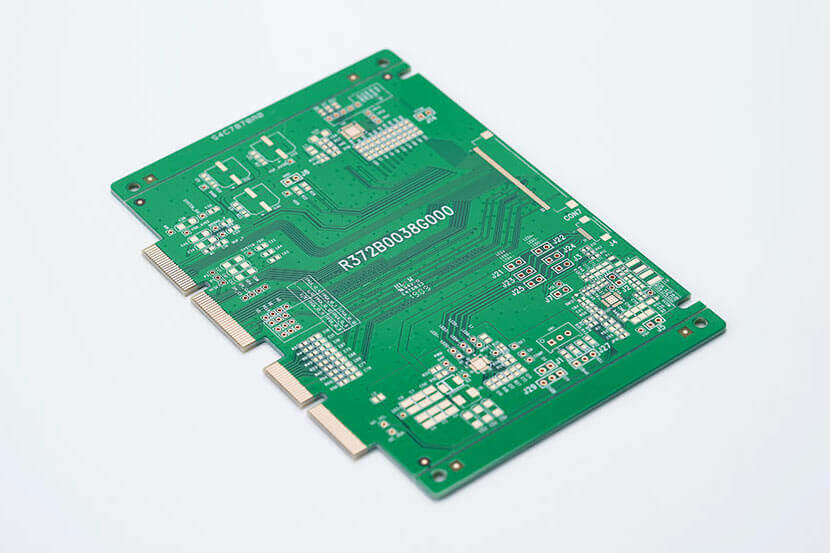

｛8層2階盲埋孔電路板-背面圖｝

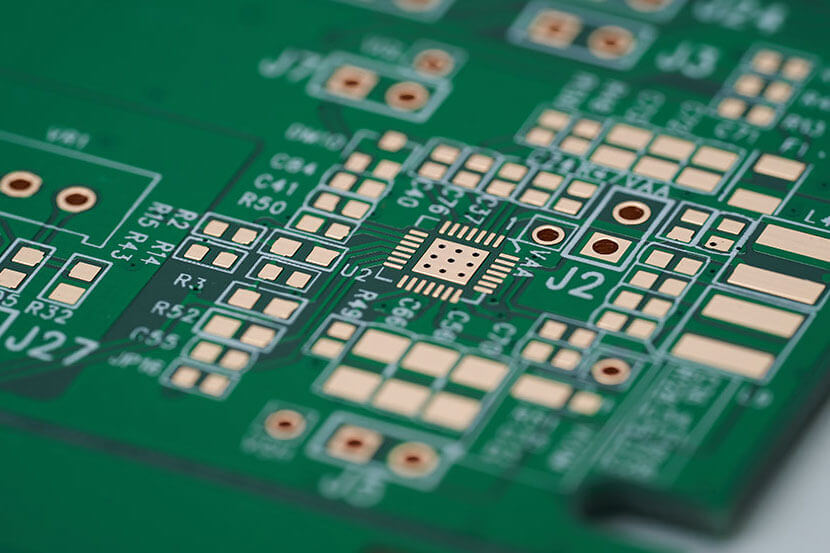

｛8層2階盲埋孔電路板-焊盤細節圖｝

　　8層2階盲埋孔線路板指兩次壓合,以盲問埋孔的八層板為例答,先做2-7層的板,壓好,這時候2-7的通孔內埋孔已經做好了,再加1層和8層壓上去,打1-8的通孔,做成整板.常見的PCB導孔分別為：通孔/盲孔/埋孔三種;

　　通孔：最常見到的一種，你只要把PCB拿起來對著燈光，可以看到亮光的孔就是「通孔」。這也是最簡單的一種孔，因?yàn)橹谱鞯臅r(shí)候只要使用鉆頭或雷射直接把電路板做全鉆孔就可以了，費用也就相對較便宜?？墒窍鄬?duì)的，有些電路層并不需要連接這些通孔。

　　盲孔：將PCB的最外層電路與鄰近內層以電鍍孔連接，因?yàn)榭床坏綄?duì)面，所以稱為「盲通」。 為了增加PCB電路層的空間利用，應運而生「盲孔」制程。這種制作方法就需要特別注意鉆孔的深度(Z軸)要恰到好處，不可此法經常會造成孔內電鍍困難所以幾乎以無廠商采用;也可以事先把需要連通的電路層在個別電路層的時候就先鉆好孔，最後再黏合起來，可是需要比較精密的定位及對位裝置。

　　埋孔： PCB內部任意電路層的連接但未導通至外層。這個制程無法使用黏合後鉆孔的方式達成，必須要在個別電路層的時候就執行鉆孔，先局部黏合內層之後還得先電鍍處理，最後才能全部黏合，比原來的「通孔」及「盲孔」更費工夫，所以價錢也最貴。這個制程通常只使用於高密度(HDI)電路板，來增加其他電路層的可使用空間。
